Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: JGPV
Số mô hình: SZJHP-JGPV
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD339/Set to USD7999.9/Set
chi tiết đóng gói: Hộp gỗ dán đóng gói an toàn
Thời gian giao hàng: hai tuần
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 500 bộ mỗi tháng
Tiêu chuẩn hoặc không chuẩn: |
Tiêu chuẩn |
Ứng dụng: |
Tổng quan |
Tính năng sản phẩm: |
Van điều khiển tự động hóa công nghiệp |
Mục đích: |
Điều tiết dòng chảy |
Cấu trúc: |
Cơ hoành |
Chế tạo thủ công: |
Vật đúc |
Vật liệu cơ thể: |
Thép đúc và thép không gỉ |
Loại trung bình: |
Nước, hơi nước và dầu vv. |
Kích thước cổng: |
3/4" - 12" |
Kết nối: |
Cánh dầm |
Tiêu chuẩn hoặc không chuẩn: |
Tiêu chuẩn |
Ứng dụng: |
Tổng quan |
Tính năng sản phẩm: |
Van điều khiển tự động hóa công nghiệp |
Mục đích: |
Điều tiết dòng chảy |
Cấu trúc: |
Cơ hoành |
Chế tạo thủ công: |
Vật đúc |
Vật liệu cơ thể: |
Thép đúc và thép không gỉ |
Loại trung bình: |
Nước, hơi nước và dầu vv. |
Kích thước cổng: |
3/4" - 12" |
Kết nối: |
Cánh dầm |

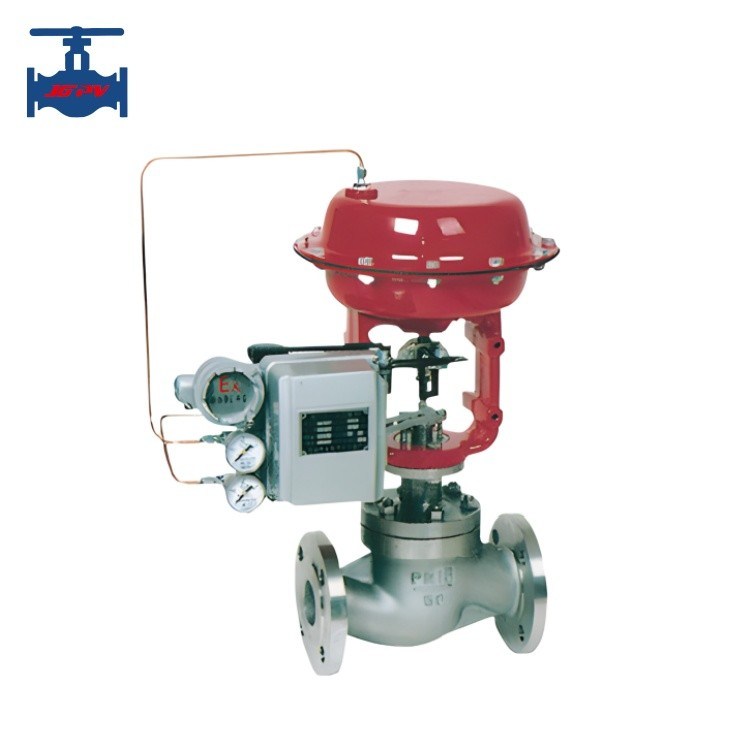

WCB CF8 CF8M Pneumatic Diaphragm Type Pressure Regulating Control Valve với Positioner
Đưa ra sản phẩm:
Van điều khiển mảng mảng mảng chính xác khí nén, còn được gọi là van điều chỉnh, bao gồm: Van điều chỉnh mảng mảng mảng chính xác khí nén SZJHP,SZJHM van điều chỉnh tay áo nhang chính xác khí nén và van điều chỉnh ghế đôi sợi nhang chính xác khí nén SZJHN, áp dụng một cấu trúc hướng dẫn trên cùng và được trang bị một thiết bị điều khiển đa mùa xuân. Nó có những lợi thế của cấu trúc nhỏ gọn, trọng lượng nhẹ, hoạt động nhạy cảm, kênh chất lỏng hình chữ S,mất giảm áp suất nhỏ, công suất van lớn, đặc điểm dòng chảy chính xác, và tháo rời và lắp ráp thuận tiện.và nồng độ chất lỏng trong khí, chất lỏng và các phương tiện khác để duy trì một giá trị nhất định.Đặc biệt phù hợp với các tình huống làm việc khi rò rỉ nhỏ được cho phép và sự khác biệt áp suất giữa phía trước và phía sau van không đáng kể.
Có nhiều loại van điều chỉnh phân vùng chính xác khí nén, bao gồm loại tiêu chuẩn, loại cắt giảm điều chỉnh, loại niêm phong ống, loại cách nhiệt áo khoác, v.v.Năng lượng áp suất danh nghĩa của sản phẩm bao gồm PN16, 40 và 64; Phạm vi đường kính danh nghĩa là DN20-300. Thích hợp cho các nhiệt độ lỏng khác nhau từ -200 °C đến +560 °C. Tiêu chuẩn tỷ lệ rò rỉ có mức IV hoặc VI,và các đặc điểm dòng chảy là tuyến tính hoặc bằng phần trăm
Các thông số kỹ thuật của sản phẩm:
| Kích thước cổng DN ((mm) (Đường kính lõi dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||||
| Hệ số dòng chảy Kv | Đường thẳng | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| Tỷ lệ tương đương | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| Tốc độ đột quỵ ((mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| diện tích thực tế của màng Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||||||
| Phạm vi tín hiệu Pr ((KPa) | 20 ¢100,40 ¢200 | ||||||||||||||||
| Áp suất nguồn không khí Ps (((KPa) | 0.140.4 | ||||||||||||||||
| Đặc điểm dòng chảy nội tại | Tỷ lệ phần trăm tuyến tính và bằng nhau | ||||||||||||||||
| Tỷ lệ điều chỉnh tự nhiên R | 50:1 | ||||||||||||||||
| Sự rò rỉ cho phép | Ghế cứng: lớp IV; Ghế mềm: lớp VI | ||||||||||||||||
| Áp suất danh nghĩa PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||||||
| Nhiệt độ làm việc T (°C) | Nhiệt độ bình thường | -20 ¢200,-40 ¢250,-60 ¢250 | |||||||||||||||
| Phân hao nhiệt | -40 ¢450,-60 ¢450 | ||||||||||||||||
| Nhiệt độ cao | 450 ¢560 | ||||||||||||||||
| Nhiệt độ thấp | -60-100,-100-200,-200-250 | ||||||||||||||||
Tính năng sản phẩm:
1Các đặc điểm đầu vào-bước ra của bộ điều khiển van điều khiển rèm khí nén cho thấy một mối quan hệ tuyến tính, tức là,có một mối quan hệ tuyến tính giữa dịch chuyển đầu ra và áp suất tín hiệu đầu vào. Sự dịch chuyển đầu ra được gọi là đột quỵ và được hiển thị trên bảng hiển thị đột quỵ.Một số động cơ phản ứng cũng lắp đặt màn hình vị trí van trên phần trên của viên nang để hiển thị vị trí vanCó sáu thông số kỹ thuật cho đường đột quỵ của các thiết bị điều khiển van ngăn phơi khí trong nước, bao gồm 10mm, 16mm, 25mm, 40mm, 60mm và 100mm.
2Vùng có hiệu quả của vách kính của động cơ là tỷ lệ trực tiếp với lực đẩy, và càng lớn diện tích có hiệu quả, lực đẩy của động cơ càng lớn.
3Cấu trúc của các thiết bị hành động tích cực và âm tính về cơ bản là như nhau, bao gồm một nắp ngăn nắp trên, một nắp ngăn nắp dưới, một màng màng, một thanh đẩy, một mùa xuân,điều chỉnh các thành phần, một khung, và một bảng hiển thị nhịp.
4Sự khác biệt chính giữa cấu trúc của các thiết bị hành động tích cực và âm là tín hiệu đầu vào của thiết bị hành động tiêu cực nằm ở phần dưới của hộp khẩu khẩu,và thanh đẩy đi ra cũng nằm ở phần dướiDo niêm phong tốt của niêm phong, không cần phải niêm phong tại cửa ra của chân van.
5Lực ban đầu của mùa xuân có thể được thay đổi bằng cách điều chỉnh các yếu tố điều chỉnh, do đó thay đổi lực đẩy của động cơ.
6. van điều khiển phẳng khí có thể được trang bị một thiết bị tự khóa để đạt được tự khóa và vị trí của van điều khiển.
7. Các thiết bị định vị van có thể được thêm vào để đạt được phát hiện vị trí van và phản hồi, cải thiện hiệu suất điều khiển.
8. Một thiết bị chuyển đổi dịch chuyển có thể được thêm vào van điều khiển khẩu phần khí nén để chuyển đổi dịch chuyển tuyến tính thành dịch chuyển góc, được sử dụng để xoay thân van.
9Van điều khiển khẩu phần khí nén có thể được trang bị với một cơ chế bánh xe tay, có thể được sử dụng cho hoạt động suy thoái trong trường hợp lỗi điều khiển tự động, cải thiện độ tin cậy của hệ thống.
