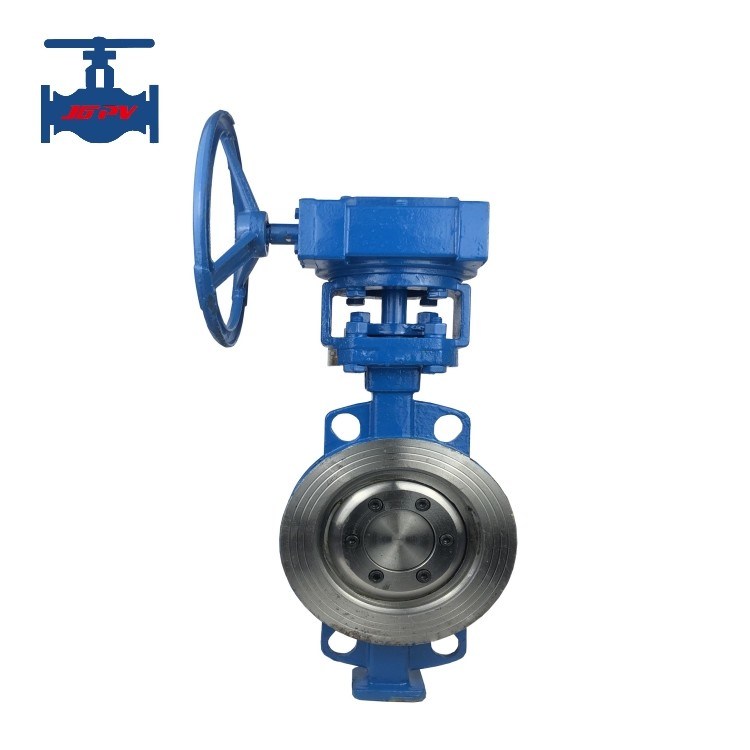

Công suất cao Triple Offset Butterfly Valve For Industry Pipeline Use Tiêu chuẩn ANSI

ANSI tiêu chuẩn hiệu suất cao Triple Offset Butterfly Valve cho sử dụng đường ống công nghiệp

Đưa ra sản phẩm:

Van bướm tiêu chuẩn của Mỹ là một van bướm hiệu suất cao được thiết kế và sản xuất theo tiêu chuẩn API609 của Mỹ hiện tại.Van áp dụng một cặp niêm phong ghế hình nón lập dị ba chiều, và niêm phong tấm bướm sử dụng một loại tấm kim loại mới được nhúng trên tấm bướm để phù hợp với chỗ ngồi van.

Van bướm tiêu chuẩn của Mỹ là mộtba van bướm lập dị, mà lập dị thứ ba được hình thành bởi lập dị vị trí trục gốc của van lập dị kép,và độ lệch của đường trung tâm của bề mặt niêm phong hình nón từ đường trung tâm van theo một góc. Hai độ lệch tâm đầu tiên làm giảm ma sát giữa chỗ ngồi van và vòng niêm phong, khiến chỗ ngồi van và tấm van tách khỏi tiếp xúc sau khoảng 15 độ mở.Sự kỳ dị thứ ba hoàn toàn ngắt kết nối ghế van và tấm van trong suốt toàn bộ các động cơ van, và sự tiếp xúc giữa tấm van và tấm van chỉ là một khoảnh khắc trong quá trình niêm phong.

Cấu trúc này làm giảm đáng kể ma sát giữa chỗ ngồi van và tấm van trong quá trình mở và đóng, giảm mài mòn và kéo dài tuổi thọ; Do giảm ma sát,mô-men xoắn hoạt động của van được giảm, và các thiết bị điều khiển nhỏ hơn có thể được sử dụng để giảm cường độ lao động của công nhân; việc niêm phong của nó được thực hiện bằng cách ép giữa ghế van và vòng niêm phong trên tấm van,mô-men xoắn càng caoNếu thiết kế cấu trúc van là hợp lý, nó có thể đạt được hiệu ứng niêm phong cực cao,và thiết kế hợp lý của góc tiếp xúc niêm phong có thể loại bỏ khả năng van tắc nghẽn, do đó, nó cải thiện độ tin cậy hoạt động; 5) So với van bướm chung,ba van bướm lập dị sử dụng niêm phong kim loại để vượt qua điểm yếu của niêm phong mềm và có phạm vi nhiệt độ áp dụng rộng hơnNó không chỉ có thể thay thế van cổng cho điều kiện nhiệt độ cao và thấp, nhưng nó cũng có thể được sử dụng cho các điều kiện chống ăn mòn và xói mòn

Thông số kỹ thuật sản phẩm:

Tính năng sản phẩm:
1Cấu trúc bên ngoài đơn giản, khối lượng nhỏ, trọng lượng nhẹ, chi phí thấp và phạm vi ứng dụng rộng
2Các đặc điểm cấu trúc của van bướm này loại bỏ bất lợi của các loại van bướm khác được mở quá nhiều và không thể niêm phong,và nó có thể được sử dụng bình thường ở nhiệt độ cao, vượt qua khuyết tật rò rỉ dễ dàng do mở rộng nhiệt khi sử dụng trong điều kiện nhiệt độ cao.
3Van chọn các vật liệu bề mặt niêm phong khác nhau theo yêu cầu của môi trường được sử dụng để đảm bảo rằng bề mặt niêm phong chống mài mòn, xói mòn và có tuổi thọ dài.
