Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: JGPV
Số mô hình: YG43H-JGPV
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 10 bộ
Giá bán: USD169.9/Set to USD799.9/Set
chi tiết đóng gói: Hộp gỗ dán đóng gói an toàn
Thời gian giao hàng: một tuần
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 500 bộ mỗi tháng
Tiêu chuẩn hoặc không chuẩn: |
Tiêu chuẩn |
Ứng dụng: |
Tổng quan |
Loại trung bình: |
hơi nước |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường và cao |
ứng dụng áp lực: |
Áp lực thấp |
Cấu trúc: |
Loại pít-tông |
Chế tạo thủ công: |
Vật đúc |
Kích thước cổng: |
1/2" - 4" |
tiêu chuẩn kiểm tra: |
Kiểm tra sức mạnh và kiểm tra niêm phong và yêu cầu của khách hàng |
Bảo hành chất lượng: |
18 tháng |
Tên: |
Van giảm áp |
Tiêu chuẩn hoặc không chuẩn: |
Tiêu chuẩn |
Ứng dụng: |
Tổng quan |
Loại trung bình: |
hơi nước |
Nhiệt độ hoạt động: |
Nhiệt độ bình thường và cao |
ứng dụng áp lực: |
Áp lực thấp |
Cấu trúc: |
Loại pít-tông |
Chế tạo thủ công: |
Vật đúc |
Kích thước cổng: |
1/2" - 4" |
tiêu chuẩn kiểm tra: |
Kiểm tra sức mạnh và kiểm tra niêm phong và yêu cầu của khách hàng |
Bảo hành chất lượng: |
18 tháng |
Tên: |
Van giảm áp |

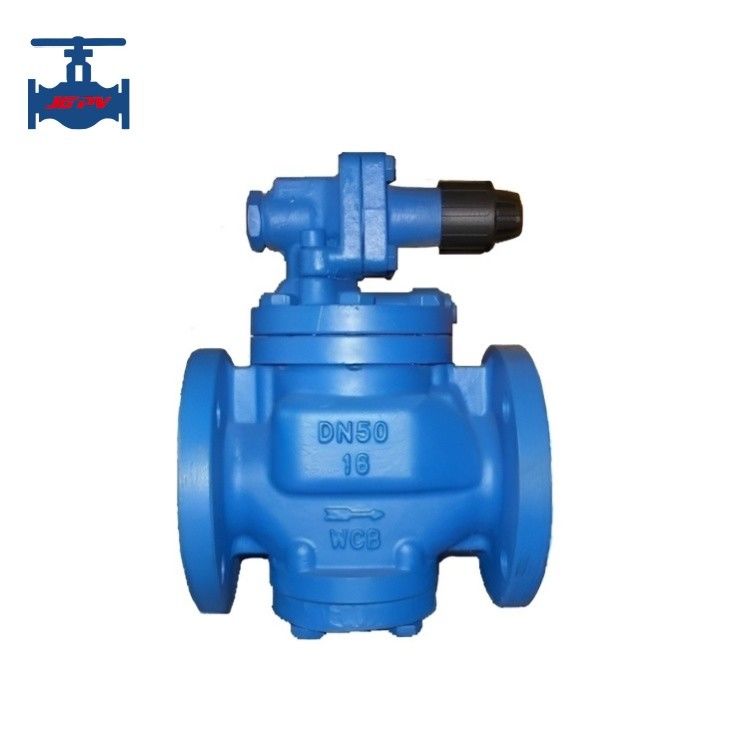

YG43H series of pressure reducing valves belongs to the pilot piston pressure reducing valve. Nó bao gồm hai phần: van chính và van thử nghiệm.Van chính chủ yếu bao gồm ghế van, đĩa van chính, piston, lò xo và các bộ phận khác.
Van thử nghiệm chủ yếu bao gồm ghế van, đĩa van, ngăn chắn, lò xo, lò xo điều chỉnh và các bộ phận khác.
Bằng cách điều chỉnh áp suất của lò xo để thiết lập áp suất đầu ra và sử dụng một khẩu phần để cảm nhận sự thay đổi áp suất đầu ra,bằng cách mở và đóng van thử nghiệm để điều khiển piston và điều chỉnh kích thước của khu vực quá dòng tại vị trí throttle van chính, để đạt được chức năng giảm áp suất và ổn định.
| Áp suất danh nghĩa (Mpa) | 1.0 | 1.6 |
| Áp suất thử nghiệm độ bền (Mpa) * | 1.5 | 2.4 |
| Áp suất thử nghiệm niêm phong (Mpa) | 1.0 | 1.6 |
| Áp suất cổng đầu vào tối đa (Mpa) | 1.0 | 1.6 |
| Phạm vi áp suất đầu ra (Mpa) | 0.04-0.6 | 0.04-1.0 |
| Tiêu chuẩn độ lệch đặc trưng áp suất | GB12246-1989 | |
| Tiêu chuẩn độ lệch đặc trưng dòng chảy | GB12246-1989 | |
| Min. Sự khác biệt áp suất (Mpa) | 0.05 | 0.07 |
| Tiêu chuẩn tỷ lệ rò rỉ | GB12245-1989 | |
2Tiêu chuẩn nguyên liệu:
| Tên phần | Vật liệu thô |
| Cơ thể, nắp và vỏ dưới | WCB |
| Ghế và đĩa | 2Cr13 |
| Vỏ xi lanh và piston | Đồng |
| Bàn niềng | PH15-7Mo |
| Nhẫn piston | PPL |
| Ghế và đĩa van hướng dẫn | 2Cr13 |
| Lưỡi liềm van chính | 50CrVA |
| Lưỡi liềm van hướng dẫn | 50CrVA |
| Điều chỉnh mùa xuân | 60Si2Mn |
Comared với bình thường áp suất làm giảm van sản phẩm, YG43H loạt các sản phẩm đã thực hiện những cải tiến sau đây bao gồm tăng khu vực piston, thay đổi cấu trúc throttling,thay đổi hình thức niêm phong, và cải thiện cấu trúc van thử nghiệm và điều chỉnh hình dạng suối, cải thiện đáng kể hiệu suất van trong các khía cạnh sau.
1Cải thiện hiệu quả cảm biến thay đổi áp suất đầu ra, tăng độ nhạy và giảm đáng kể độ lệch áp suất do thay đổi áp suất phía trên, thay đổi tốc độ dòng chảy và các yếu tố khác.
2Cải thiện phân phối hợp lý và giảm tiếng ồn.
3Cải thiện cấu trúc bề mặt niêm phong và kéo dài tuổi thọ của bề mặt niêm phong.
Sản phẩm này chủ yếu được sử dụng cho các đường ống hơi nước, phù hợp với các đường ống hơi nước với sự thay đổi lớn về áp suất và dòng chảy.
