Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: Hộp gỗ dán đóng gói an toàn
Thời gian giao hàng: 14 ngày
Điều khoản thanh toán: L/C,T/T,Công Đoàn Phương Tây
Khả năng cung cấp: 100 chiếc mỗi tháng
Ứng dụng:: |
Tổng quan |
Loại trung bình:: |
Nước, hơi nước và dầu vv. |
Kiểu lắp:: |
Gắn trực tiếp |
Tiêu chuẩn hoặc phi tiêu chuẩn:: |
Tiêu chuẩn |
Dòng chảy:: |
hai chiều |
Đạo diễn:: |
Hướng dẫn sử dụng, điện, khí nén, tự động |
Hiệu suất niêm phong:: |
Niêm phong |
Nhiệt độ làm việc:: |
Nhiệt độ bình thường và nhiệt độ cao |
Áp lực áp dụng:: |
áp suất bình thường |
Bảo hành chất lượng:: |
18 tháng |
Ứng dụng:: |
Tổng quan |
Loại trung bình:: |
Nước, hơi nước và dầu vv. |
Kiểu lắp:: |
Gắn trực tiếp |
Tiêu chuẩn hoặc phi tiêu chuẩn:: |
Tiêu chuẩn |
Dòng chảy:: |
hai chiều |
Đạo diễn:: |
Hướng dẫn sử dụng, điện, khí nén, tự động |
Hiệu suất niêm phong:: |
Niêm phong |
Nhiệt độ làm việc:: |
Nhiệt độ bình thường và nhiệt độ cao |
Áp lực áp dụng:: |
áp suất bình thường |
Bảo hành chất lượng:: |
18 tháng |

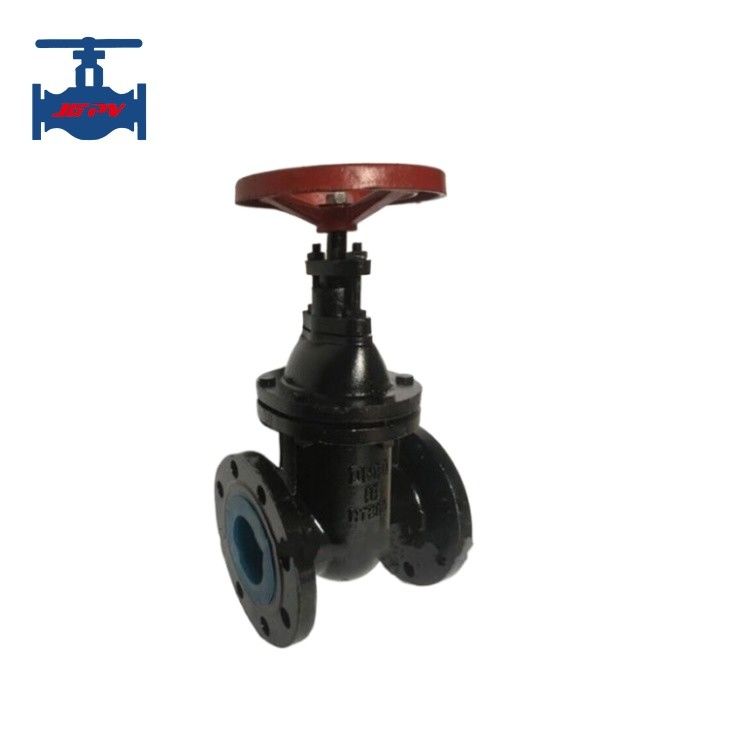

Điểm nổi bật: Van cổng mặt bích đồng Z45T-16 thủ công không nâng ty
Giới thiệu sản phẩm:
Van cổng là một giống như một cánh cổng, với hướng chuyển động vuông góc với hướng của chất lỏng, và van cổng chỉ có thể mở và đóng hoàn toàn, không điều chỉnh hoặc điều tiết, Nó là được sử dụng rộng rãi trong các ngành công nghiệp hóa dầu, dược phẩm, điện và các ngành khác.Van cổng này có ty không nâng, có hai mặt bịt kín, với vật liệu thô bằng đồng, tạo thànhmột hình nêm với một hình nêm angle thay đổi theo các thông số van, thường là 50, và 2°52' khi nhiệt độ trung bình không cao, nó được Lắp đặt trong đường ống, như một thiết bị mạch kínvì vậy gọi là cổng cứng, nó được Lắp đặt trong đường ống, như một thiết bị mạch kínchỉ , không được phép điều chỉnh tốc độ dòng chảy và sử dụng rỗng.Nguyên tắc làm việc của nó: trên bánh xe tay để mở và đóng tấm van được kết nối với ty bằng bánh xe tay và ren ty tiến, lùi, nâng hoặc hạ, vận hành rất dễ dàng.Thông số kỹ thuật sản phẩm:
Đường kính danh nghĩa DN
|
(mm)50~1000 |
Áp suất danh nghĩa |
|
|
PN(MPa) 2.5 |
Áp suất thử nghiệm (MPa) |
|
|
Độ bền (nước)2.5 |
Bao vây (Nước) |
1.76 |
|
Các thành phần chính |
Thân van |
|
|
HT200 |
Nắp & Đĩa |
≤ |
|
Ty |
≤ |
|
|
Niêm phong |
Đồng nhôm đúc |
|
|
Đóng gói |
Vòng loại O |
|
|
Bánh xe tay |
HT200 |
|
|
Nhiệt độ làm việc |
≤ |
|
|
100 |
℃Chất lỏng phù hợpNước |
|
|
Kết nối |
Kết nối mặt bích |
|
|
Tính năng sản phẩm: |
1. Kháng dòng chảy thấp |
|
, v
thân van kênh trung bình bên trong là thẳng, trung bình vào một dòng chảy thẳng, sức cản dòng chảy là nhỏ.2,
Tiết kiệm nhân lực cho
mở và đóng cso với van cầu, vì cho dù mở hay đóng, hướng chuyển động của cổng vuông góc với hướng của phía dòng chảy của môi chất. 3. Chiều cao lớn và thời gian đóng mở dài. Hành trình đóng mở của cổng lớn hơn và việc thả được thực hiện thông qua thanh ren.4,
Hiện tượng búa nước thấp
do thời gian tắt máy dài.5, Hai chiều hướng, chất lỏng có thể chảy về cả hai phía theo bất kỳ hướng nào, dễ dàng lắp đặt.
6. Chiều dài kết cấu (khoảng cách giữa hai đầu nối của vỏ) là nhỏ.
