Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: Hộp gỗ dán đóng gói an toàn
Thời gian giao hàng: 14 ngày
Điều khoản thanh toán: L/C,T/T,Công Đoàn Phương Tây
Khả năng cung cấp: 100 chiếc mỗi tháng
Ứng dụng:: |
Tổng quan |
Loại trung bình:: |
Nước, hơi nước và dầu vv. |
Kiểu lắp:: |
Gắn trực tiếp |
Tiêu chuẩn hoặc phi tiêu chuẩn:: |
Tiêu chuẩn |
Dòng chảy:: |
hai chiều |
Đạo diễn:: |
Hướng dẫn sử dụng, điện, khí nén, tự động |
Hiệu suất niêm phong:: |
Niêm phong |
Nhiệt độ làm việc:: |
Nhiệt độ bình thường và nhiệt độ cao |
Áp lực áp dụng:: |
áp suất bình thường |
áp suất bình thường: |
18 tháng |
Ứng dụng:: |
Tổng quan |
Loại trung bình:: |
Nước, hơi nước và dầu vv. |
Kiểu lắp:: |
Gắn trực tiếp |
Tiêu chuẩn hoặc phi tiêu chuẩn:: |
Tiêu chuẩn |
Dòng chảy:: |
hai chiều |
Đạo diễn:: |
Hướng dẫn sử dụng, điện, khí nén, tự động |
Hiệu suất niêm phong:: |
Niêm phong |
Nhiệt độ làm việc:: |
Nhiệt độ bình thường và nhiệt độ cao |
Áp lực áp dụng:: |
áp suất bình thường |
áp suất bình thường: |
18 tháng |

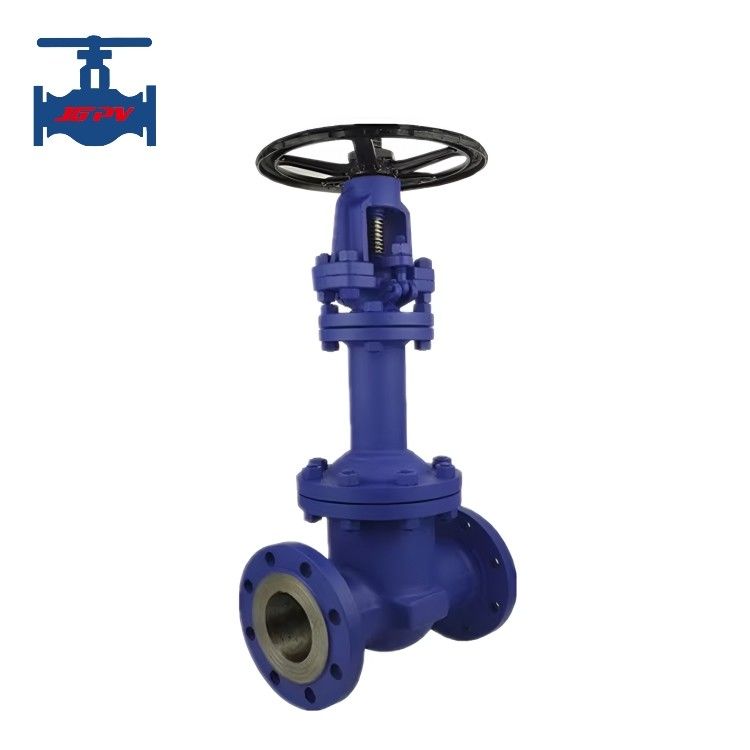

Điểm nổi bật: Van cầu mặt bích bellows
Giới thiệu sản phẩm:
Van cổng bellows chủ yếu là van cổng sử dụng bellows làm phần tử làm kín trục. Chúng thường được sử dụng trong các tình huống có yêu cầu làm kín trục nghiêm ngặt, chẳng hạn như các ứng dụng chân không cao và ngành công nghiệp hạt nhân. Bằng cách thay thế phốt chèn (hộp chèn) trong các van thông thường bằng bellows hoặc sử dụng chúng kết hợp với hộp chèn, các van này có thể đạt được độ rò rỉ bằng không ở trục, ngăn chặn sự rò rỉ của vật liệu phóng xạ hoặc kim loại quý, hoặc duy trì chân không cao. Bellows giãn nở và co lại khi trục lên xuống và áp suất làm việc tối đa của chúng phụ thuộc vào khả năng chịu áp suất và độ bền mỏi của bellows. Van cổng bellows, còn được gọi là van cổng kín bellows, tạo thành một rào cản kim loại giữa môi chất lỏng và khí quyển thông qua hàn lăn tự động để đảm bảo không rò rỉ trục. Trục áp dụng cấu trúc bịt kín kép của bellows và phốt chèn để đảm bảo bịt kín không rò rỉ ở trục, làm cho nó đặc biệt phù hợp với các đường ống vận chuyển môi chất dễ cháy, nổ, độc hại và có giá trị. Bellows được làm bằng vật liệu thép không gỉ hoặc Inconel, với thiết kế cấu trúc hợp lý có khả năng chống mỏi và có tuổi thọ cao.
Thông số kỹ thuật sản phẩm:
Số loại
WZ41H-JGPV
Áp suất danh định
PN(MPa)
1.0 - 4.0
Đường kính danh nghĩa DN
(mm)
15
|
～ |
600 |
|
|
Áp suất thử (MPa)Độ bền (nước) |
1.5 lần áp suất danh định |
|
|
Làm kín (nước)1.1 lần áp suất danh định |
Làm kín (Khí)1. Thành phần quan trọng của van cầu bellows là bellows kim loại. Đầu dưới được hàn lăn tự động vào cụm trục van và đầu trên được hàn lăn tự động vào tấm kết nối, tạo thành một rào cản kim loại giữa môi chất lỏng và khí quyển để đảm bảo không rò rỉ trục.2. Đĩa van áp dụng thiết kế hình nón, với bề mặt làm kín được sắp xếp hợp lý với môi chất, mang lại hiệu suất làm kín tốt hơn và tuổi thọ cao hơn. |
|
|
1.5 lần áp suất danh định |
Nguyên vật liệu |
℃ |
|
Môi chất phù hợp: |
Nước, hơi nước, môi chất dầu |
|
|
Nhiệt độ làm việc |
- |
|
|
196 |
℃ |
|
|
～ |
600 |
|
|
℃ |
Kiểu kết nối |
|
|
Mặt bích |
Phương pháp vận hànhBánh đà, bánh răng côn, bộ truyền động khí nén và điện3. Thiết kế bịt kín kép (bellows + phốt chèn) đảm bảo rằng nếu bellows bị hỏng, phốt chèn trục van cũng sẽ ngăn chặn rò rỉ, tuân thủ các tiêu chuẩn bịt kín quốc tế.1. Thành phần quan trọng của van cầu bellows là bellows kim loại. Đầu dưới được hàn lăn tự động vào cụm trục van và đầu trên được hàn lăn tự động vào tấm kết nối, tạo thành một rào cản kim loại giữa môi chất lỏng và khí quyển để đảm bảo không rò rỉ trục.2. Đĩa van áp dụng thiết kế hình nón, với bề mặt làm kín được sắp xếp hợp lý với môi chất, mang lại hiệu suất làm kín tốt hơn và tuổi thọ cao hơn.3. Thiết kế bịt kín kép (bellows + phốt chèn) đảm bảo rằng nếu bellows bị hỏng, phốt chèn trục van cũng sẽ ngăn chặn rò rỉ, tuân thủ các tiêu chuẩn bịt kín quốc tế. |
|
|
4. Nắp van được trang bị một khớp nối mỡ tích hợp, cho phép bôi trơn trực tiếp trục van, đai ốc và ống lót. Van cầu truyền thống chỉ có thể bôi trơn các ren. |
5. Thiết kế bánh đà công thái học mang lại tuổi thọ cao hơn, vận hành dễ dàng và thuận tiện, đồng thời an toàn và đáng tin cậy hơn. |
|
|
|
|
|
