Van bi cố định gắn Trunnion

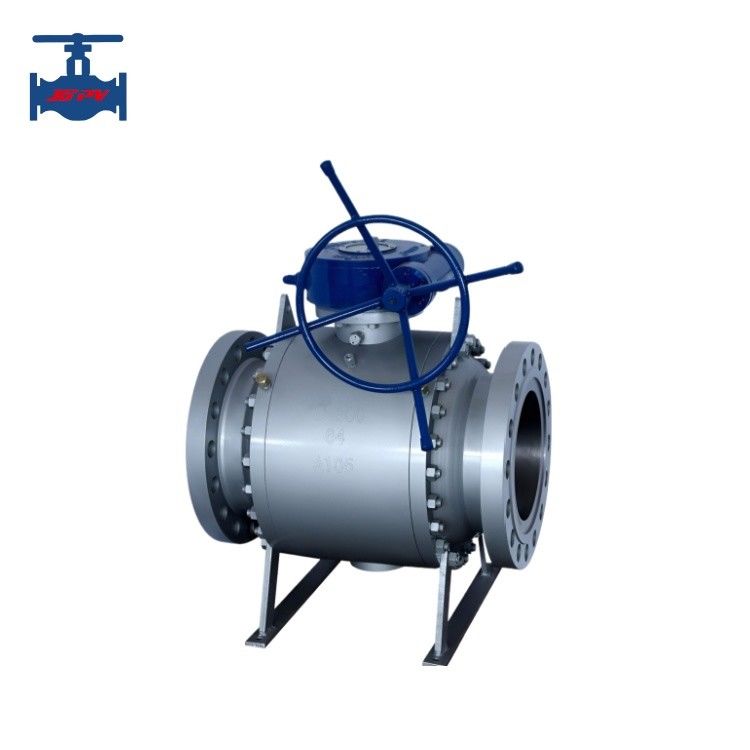

Thép đúc thép không gỉ Worm Gear vận hành Trunnion gắn cố định van quả bóng

Đưa ra sản phẩm:

van bóng cố định gắn trên trunnion là một thế hệ mới của van bóng hiệu suất cao, phù hợp cho đường ống dẫn đường dài và đường ống dẫn công nghiệp chung.và chống lại môi trường khắc nghiệt đã được xem xét đặc biệt trong thiết kế, làm cho nó phù hợp với các phương tiện ăn mòn và không ăn mòn khác nhau.

So với van bóng nổi, trong quá trình hoạt động, tất cả lực được tạo ra bởi áp suất chất lỏng phía trước van trên quả bóng được truyền đến vòng bi,không làm cho quả bóng di chuyển về phía chỗ ngồi van. Do đó, ghế van sẽ không chịu áp lực quá mức, làm cho mô-men xoắn nhỏ của van quả bóng cố định và biến dạng của ghế van, hiệu suất niêm phong là ổn định,và tuổi thọ là dài.

Van quả bóng cố định gắn trên bánh trunnion phù hợp với các tình huống áp suất cao và đường kính lớn.đạt được việc niêm phong phía trên dòngMỗi van có hai chỗ ngồi có thể được niêm phong theo mỗi hướng, do đó không có hạn chế dòng chảy trong quá trình cài đặt và nó là hai chiều.

Các thông số kỹ thuật của sản phẩm:

Tính năng sản phẩm:

1- Dễ dàng vận hành: Bóng được hỗ trợ bởi vòng bi trên và dưới,giảm ma sát và loại bỏ mô-men xoắn quá mức do tải trọng niêm phong khổng lồ được hình thành bởi áp suất đầu vào đẩy quả bóng và ghế niêm phong.

2Hiệu suất niêm phong đáng tin cậy: Vòng niêm phong PTFE nguyên liệu đơn được nhúng vào chỗ ngồi van thép không gỉ,và ghế van kim loại được trang bị một mùa xuân ở cuối để đảm bảo lực kéo trước đủ của vòng niêm phongKhi bề mặt niêm phong của van bị mòn trong khi sử dụng, van tiếp tục đảm bảo hiệu suất niêm phong tốt dưới tác động của lò xo.

3Cấu trúc chống cháy: Để ngăn ngừa sự xuất hiện của nhiệt hoặc lửa đột ngột, có thể làm cho vòng niêm phong polytetrafluoroethylene bị cháy và gây rò rỉ đáng kể,và thổi lửa, một vòng niêm phong chống cháy được lắp đặt giữa quả cầu và ghế van.vòng niêm phong ghế van được đẩy nhanh vào quả cầu, tạo thành một niêm phong kim loại với kim loại, đóng một mức độ nhất định của hiệu ứng niêm phong.
