Chi tiết sản phẩm
Số mô hình: PZ73W-16P
Điều khoản thanh toán và vận chuyển
Kiểm soát lưu lượng: |
bật/tắt |
Loại hoạt động: |
Thủ công |
Vật liệu trang trí: |
Thép không gỉ, đồng thau, đồng |
Đánh giá áp suất: |
150 PSI |
Bộ nhớ đàn hồi: |
Bộ nhớ đàn hồi tuyệt vời |
Loại hành động: |
tay quay |
lớp rò rỉ: |
Lớp IV, Lớp V, Lớp VI |
Phạm vi nhiệt độ: |
0-100 độ C |
Kết thúc kết nối: |
ren |
Chất liệu con dấu: |
PTFE |
Loại van: |
van cổng |
Khả năng ngắt: |
Bong bóng-kín, lớp VI hoặc lớp V |
Chế tạo thủ công: |
Vật đúc |
Cấu trúc: |
Cơ hoành |
Mục đích: |
Điều tiết dòng chảy |
Kiểm soát lưu lượng: |
bật/tắt |
Loại hoạt động: |
Thủ công |
Vật liệu trang trí: |
Thép không gỉ, đồng thau, đồng |
Đánh giá áp suất: |
150 PSI |
Bộ nhớ đàn hồi: |
Bộ nhớ đàn hồi tuyệt vời |
Loại hành động: |
tay quay |
lớp rò rỉ: |
Lớp IV, Lớp V, Lớp VI |
Phạm vi nhiệt độ: |
0-100 độ C |
Kết thúc kết nối: |
ren |
Chất liệu con dấu: |
PTFE |
Loại van: |
van cổng |
Khả năng ngắt: |
Bong bóng-kín, lớp VI hoặc lớp V |
Chế tạo thủ công: |
Vật đúc |
Cấu trúc: |
Cơ hoành |
Mục đích: |
Điều tiết dòng chảy |
Chi tiết sản phẩm:

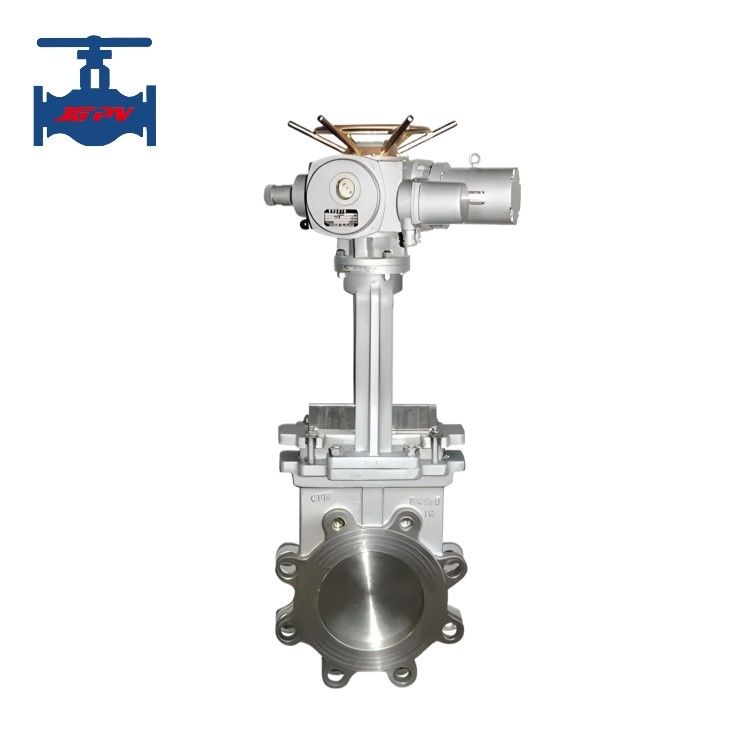

Như tên của nó cho thấy, một van cửa dao có tính năng một cắt ngang hình lưỡi dao ở dưới cùng của tấm cổng phẳng, có chức năng
loại van này thường được sử dụng cho
mở / đóng dòng truyền thông như bột giấy, tro than, nguyên liệu hóa học, nước thải và thực phẩm.
van cổng dao là tấm cổng, mà hướng chuyển động là vuông theo hướng chất lỏng. van cổng dao chỉ có thể được mở hoàn toàn
van này là dễ sử dụng, cho phép mở tự do và có tính năng linh hoạt và
Di chuyển đáng tin cậy; tấm cổng dễ lắp ráp và duy trì, cấu trúc niêm phong hợp lý và vòng niêm phong thuận tiện
và thực tế để thay thế. tấm cổng của van cổng dao có một chức năng cắt, có thể cạo off dính trên bề mặt niêm phong
và tự động loại bỏ mảnh vụn. tấm cổng thép không gỉ có thể ngăn ngừa rò rỉ niêm phong do ăn mòn.
Các thông số kỹ thuật của sản phẩm:
|
Cảng kích thước |
DN50-DN1200 |
|
|
Áp suất tiêu chuẩn |
PN1.0️1.6 ((MPa);150LB; 10K |
|
|
Cách kết nối |
Vỏ và vỏ sườn |
|
|
Phương pháp điều khiển |
Động cơ điện |
|
|
Nguồn cung cấp điện |
AC380V |
|
|
Cách điều khiển |
Chức năng ON/OFF và chức năng điều chỉnh |
|
|
Áp suất làm việc |
DN50️DN250: 10 thanh DN300️DN400: 6 thanh DN450: 5 thanh DN500️DN650: 4 thanh |
|
|
Kết nối sườn |
GB9113.1-2000;JB/T79.1-1984;HG20592-1997;ASME B 16.5;EN 1092-1:2001 |
|
|
Tiêu chuẩn chiều dài |
GB/T15188.2-94; MSS SP 81-2001 |
|
|
Tiêu chuẩn áp suất |
GB/T12224-2007; ANME B 16.34-2003;ISO7005-1 |
|
|
Tiêu chuẩn thử nghiệm |
Sức mạnh và tiêu chuẩn niêm phong:JB/T9092-1999 |
|
|
Nhiệt độ hoạt động |
Chiếc ghế |
NBR≤80°C;EPDM≤120°C;PTFE≤180°C, hợp kim cứng thép không gỉ≤ 450-900°C |
|
Cơ thể |
WCB≤425°C; Thép không gỉ, thép molybdenum crôm≤600°C; 2520 thép không gỉ≤ 900°C |
|
|
Ứng dụng trung bình |
lựa chọn than, xả bùn, xử lý nước thải đô thị, thực phẩm, giấy-sản xuất, thuốc, dầu mỏ, hóa chất và các đường ống dẫn dầu, nước và hơi khác trong các nhà máy điện khai thác mỏ, kết nối hoặc cắt đứt bùn xi măng, bùn vàng, cát, bùn, bùn than, bùn gỗ,đùi, sợi, bụi, nước thải xử lý hóa học, bể lắng đọng, nhựa đường, lối thoát silo, nước trái cây, ngũ cốc, nước thải lò mổv.v. |
|
Tính năng sản phẩm:
1Cơ thể van áp dụng một thiết kế tích hợp, với kháng chất lỏng thấp và vận hành linh hoạt và thuận tiện.
2Động vít sử dụng thiết kế vòng bi hai phẳng, làm giảm đáng kể ma sát truyền và tạo điều kiện mở và đóng van.
3. chỗ van niêm phong của van cửa dao áp dụng một con dấu di động, và một vòng O trước thắt cung cấp lực thắt trước để làm cho chỗ van niêm phong bám chặt vào tấm van,giảm đáng kể rò rỉNó có chức năng bù đắp tự động cho sự mòn của cặp niêm phong trong sử dụng lâu dài, cải thiện tuổi thọ của van.
4. cố định hướng dẫn móng tay, không có thiết kế rãnh, không dễ gây ra sự tích tụ trung bình và tắc nghẽn.
5Các chỗ ngồi van có thể được lựa chọn như là một kim loại niêm phong cứng hoặc một niêm phong mềm theo nhu cầu của môi trường và ngành công nghiệp.Bảng cổng được xử lý bằng mạ crôm cứng hoặc nitrid ion trên bề mặt, làm cho nó chống mòn hơn và tăng tuổi thọ của bề mặt niêm phong; Ghế van niêm phong mềm có thể được lựa chọn từ PTFE, NBR hoặc EPDM,với hiệu suất niêm phong tốt và chống ăn mòn.
