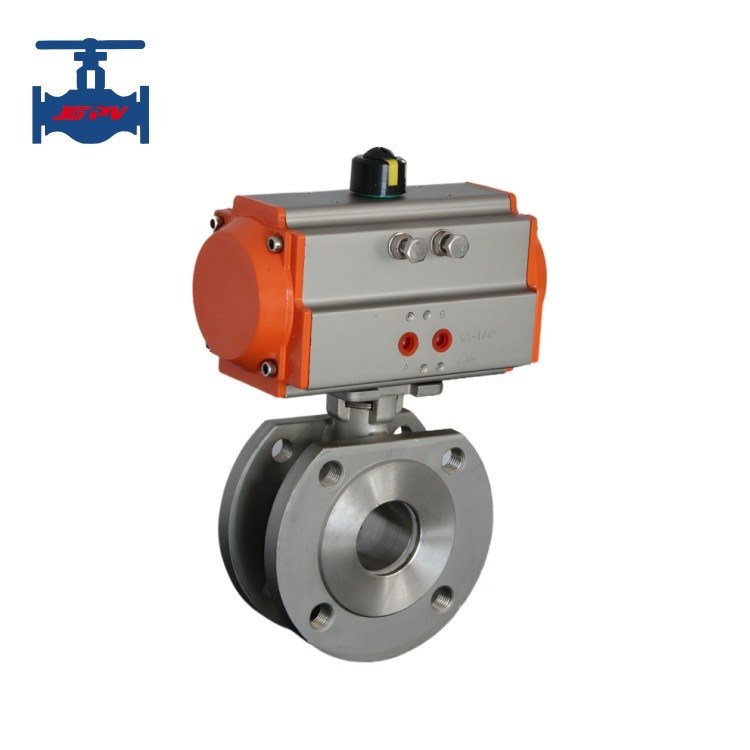

Van bóng mỏng khí nén

Điểm nổi bật:Van bi mỏng khí nén

Giới thiệu sản phẩm:

Van bi loại mỏng khí nén là loại van mà quả bóng xoay 90° quanh một trục vuông góc với kênh. Nó bao gồm

một bộ truyền động khí nén tác động kép hoặc tác động đơn (trả về bằng lò xo) kiểu piston và cấu trúc van O-type. Được trang bị

với các phụ kiện như van điện từ, bộ điều chỉnh lọc khí, công tắc hành trình (chỉ báo vị trí van), hoặc bộ định vị van điện-khí nén,

nó cho phép điều khiển điều chỉnh tự động hoặc điều khiển cắt (hai vị trí) của môi chất lỏng trong quá trình

đường ống.

Thông số kỹ thuật sản phẩm:

Đặc điểm sản phẩm:

1. Van bi khí nén có sức cản chất lỏng thấp, là loại nhỏ nhất trong tất cả các loại van. Chúng có thể được mở/đóng nhanh chóng và

thuận tiện, sử dụng khí nén làm nguồn để dẫn động trục van thông qua giá đỡ piston và truyền động cơ học bánh răng,

xoay bi 0-90° với mô-men xoắn đầu ra trong hành trình góc để nhanh chóng hoàn thành các hành động mở/đóng hoặc

điều chỉnh. Kênh lõi bi phẳng và nhẵn, ít bị lắng đọng môi chất, cho phép làm sạch đường ống. Nó

có cấu trúc đơn giản, trọng lượng nhẹ và hiệu suất bịt kín tốt, đóng vai trò là một bộ truyền động cho các thiết bị trong

hệ thống điều khiển tự động.

2. Được trang bị bộ định vị van điện-khí nén, sử dụng tín hiệu điện và khí nén làm nguồn, nó chấp nhận

tín hiệu dòng điện 0-10mA DC hoặc 4-20mA DC do hệ thống điều khiển đưa vào. Bộ điều chỉnh chuyển đổi khí nén thành khí

tín hiệu áp suất nguồn để vào/ra, thay đổi góc quay của lõi bi để đạt được sự điều chỉnh tỷ lệ.

3. Với van điều khiển hướng điện từ và chỉ báo vị trí van, sử dụng nguồn AC220V hoặc DC24V và

khí nén làm nguồn, nó thực hiện điều khiển cắt (hai vị trí) nhanh chóng của môi chất lỏng.

4. Bộ truyền động khí nén sử dụng cấu trúc chuyển đổi xi lanh kiểu piston và tay đòn, cung cấp mô-men xoắn đầu ra lớn

và kích thước nhỏ gọn. Nó sử dụng thiết kế chống thấm nước hoàn toàn kín với mức bảo vệ cao. Thân xi lanh là một gương-

xi lanh hoàn thiện để bôi trơn không dầu, có hệ số ma sát thấp, chống ăn mòn và độ bền/độ tin cậy cao.

Tất cả các ổ đỡ truyền động đều sử dụng ổ đỡ tự bôi trơn biên để bôi trơn không dầu, đảm bảo không bị mòn trên trục truyền động.
